Comprendre la composition d’une serrure aide à mieux choisir un modèle, diagnostiquer une panne simple et mesurer le niveau de sécurité d’une porte. Une serrure n’est pas seulement un point de fermeture. C’est un ensemble de pièces mécaniques qui travaillent ensemble pour verrouiller et déverrouiller une porte, un portail, une boîte aux lettres ou encore un casier.

Sur les modèles les plus courants, le fonctionnement repose sur trois éléments majeurs, le cylindre, le pêne et la gâche. Autour de ce trio, d’autres composants jouent un rôle discret mais essentiel, comme le coffre, la têtière, le fouillot ou les goupilles. Cette vue d’ensemble permet aussi de mieux comprendre pourquoi une serrure multipoints à 3, 5 ou 7 points de fermeture offre un niveau de résistance supérieur à une serrure simple.

De quoi se compose une serrure de porte ?

Une serrure de porte se compose d’un mécanisme de fermeture installé sur ou dans le battant, associé à des pièces fixées sur le cadre, aussi appelé bâti, dormant, huisserie ou chambranle. Son rôle est de sécuriser l’accès à un logement, un bureau, un garage ou une porte intérieure.

Dans une serrure classique à clé, les éléments les plus fréquents sont les suivants :

• le cylindre, aussi appelé barillet ou canon, dans lequel la clé s’insère
• le rotor et le stator, qui constituent le cylindre
• les goupilles et le ressort, qui autorisent ou bloquent la rotation
• le panneton ou entraîneur, qui transmet le mouvement
• le pêne dormant, qui verrouille réellement la porte
• le pêne demi-tour, aussi appelé bec-de-cane ou loquet, qui permet la fermeture simple
• la gâche, fixée sur le cadre pour recevoir le pêne
• le coffre ou boîtier, qui renferme le mécanisme
• la têtière, la plaque visible sur la tranche de la porte
• le fouillot et le carré, qui relient la poignée au mécanisme

Cette composition varie selon le type de serrure, à larder, à mortaiser, à encastrer, à visser, multipoints ou encore à contrôle d’accès numérique. Pour les serrures à mortaiser, la fabrication est encadrée par la norme NF EN 12209, un repère utile pour les modèles destinés aux portes en bois, PVC ou métal.

Les principales pièces d’une serrure

Chaque composant a une fonction précise. Un défaut d’alignement, une usure ou une casse sur une seule pièce peut suffire à perturber tout le mécanisme. C’est pour cette raison qu’un cylindre cassé ne nécessite pas toujours le remplacement complet de la serrure.

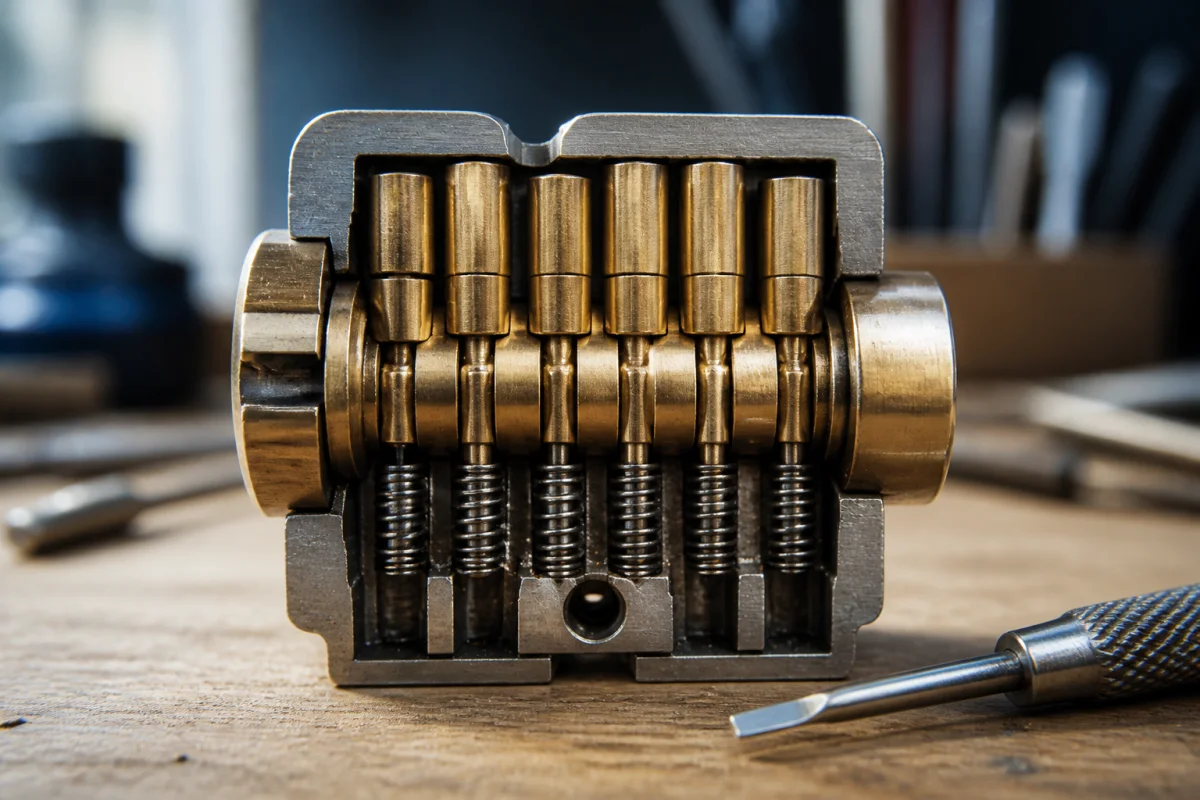

Le cylindre, le cœur du mécanisme

Le cylindre, également nommé barillet ou canon, est la pièce centrale d’une serrure. C’est là que la clé est introduite. Lorsqu’elle correspond au profil interne du cylindre, elle permet de mettre le mécanisme en mouvement et d’actionner le verrouillage.

Le cylindre existe en plusieurs versions :

• cylindre standard à double entrée
• cylindre européen
• cylindre à bouton
• cylindre débrayable
• demi-cylindre, souvent utilisé pour certaines portes de garage

Le remplacement du barillet fait partie des interventions les plus simples sur une serrure. C’est souvent la solution choisie après une perte de clés, une tentative d’effraction ou un mécanisme usé. Le niveau de sécurité dépend de sa complexité, de la qualité des goupilles, du protège-cylindre éventuel et même de la vis de fixation qui contribue à sa stabilité.

Le pêne dormant et le pêne demi-tour

Le pêne est la partie mobile qui entre dans la gâche pour fermer la porte. Il en existe deux formes principales sur la plupart des serrures de porte.

Le pêne dormant assure le verrouillage complet. Il s’actionne à la clé et reste engagé dans la gâche tant que la rotation inverse n’est pas effectuée. C’est la pièce qui sécurise réellement la porte. Sur une serrure multipoints, plusieurs pênes ou points de verrouillage se déclenchent en même temps.

Le pêne demi-tour, aussi appelé bec-de-cane ou loquet, sert à fermer la porte sans la verrouiller. Il est généralement biseauté et commandé par la poignée. Il équipe souvent les portes intérieures, les portes de passage, ainsi que les serrures de salle de bain et de WC lorsqu’elles disposent d’une condamnation.

La gâche, point d’ancrage de la fermeture

La gâche est fixée sur le cadre de la porte, en face de la serrure. Elle reçoit le pêne demi-tour lorsque la porte se referme, puis le pêne dormant lors du verrouillage. Sans cette pièce, le mécanisme ne pourrait pas maintenir la porte fermée.

Il existe des gâches manuelles et des gâches électriques. Ces dernières sont alimentées électriquement et permettent un déverrouillage à distance. On les retrouve dans des accès collectifs, des entreprises et certains sites sensibles. Une gâche électrique est notamment citée dans des contextes de sécurité renforcée, comme les banques.

Le point le plus sensible reste l’alignement. Une gâche mal positionnée provoque des frottements, un verrouillage difficile ou une usure prématurée du pêne.

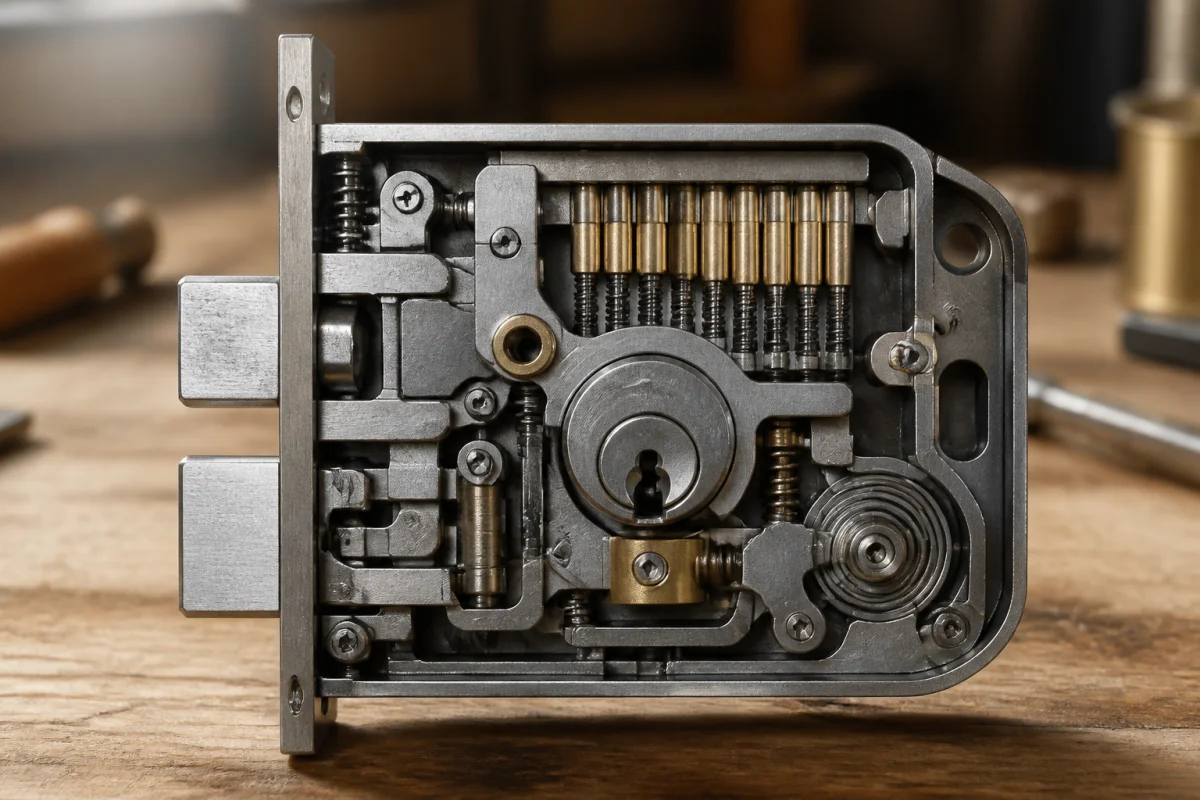

Le coffre de serrure et la têtière

Le coffre, aussi appelé boîtier ou corps de serrure, renferme les pièces mécaniques. Sur une serrure à larder, à mortaiser ou à encastrer, il est dissimulé dans l’épaisseur de la porte. Sa forme est le plus souvent rectangulaire et sa fabrication se fait généralement en acier ou en inox.

La têtière, visible sur la tranche de la porte, a un rôle de maintien et de finition. Elle guide le passage des pênes grâce à des ouvertures appelées empennages. Selon les modèles, ses extrémités peuvent être rondes ou carrées, et sa pose varie selon le type de porte.

Sur certaines serrures à larder, seule une partie de l’ensemble reste visible depuis l’extérieur, ce qui explique leur esthétique discrète. Ce type de serrure est courant sur les portes d’entrée, les portes intérieures et les menuiseries modernes.

Le fouillot et le carré de la poignée

Le fouillot, parfois orthographié foliot, est le trou carré traversant le coffre. Il reçoit la tige métallique appelée carré. Cette tige relie les deux poignées, aussi appelées béquilles.

Quand la poignée s’abaisse, le carré entraîne le fouillot, qui libère le pêne demi-tour. C’est ce mécanisme qui permet l’ouverture rapide d’une porte non verrouillée. Ce détail paraît simple, mais une usure du carré ou du fouillot suffit à rendre la poignée molle ou inefficace.

Quelle est la différence entre un cylindre et un barillet ?

Dans l’usage courant, cylindre et barillet désignent la même pièce. Le mot canon est aussi employé. Il s’agit donc moins d’une différence technique que d’une différence de vocabulaire. Selon les fabricants, les serruriers ou les fiches produits, l’un ou l’autre terme peut être utilisé.

Pour bien comprendre le fonctionnement interne de cette pièce, il faut regarder les éléments qui la composent.

Le mouvement de la clé dans le cylindre

Quand la clé entre dans le cylindre, ses crans poussent les goupilles à des hauteurs précises. Si la clé correspond au profil attendu, l’alignement se fait correctement et la partie mobile peut tourner. Cette rotation commande ensuite le panneton, aussi appelé entraîneur ou parfois foret selon certaines descriptions techniques.

Le panneton transmet alors le mouvement au pêne dormant. C’est ce lien mécanique qui permet le passage d’une simple rotation de clé à un verrouillage réel de la porte.

L’action du rotor et du stator

Le cylindre est souvent composé de deux parties :

• le rotor, la partie mobile
• le stator, la partie fixe qui entoure le rotor

Quand la bonne clé est introduite, le rotor peut tourner à l’intérieur du stator. Cette rotation met en marche le mécanisme de verrouillage ou de déverrouillage. Certaines descriptions mentionnent aussi une goupille active côté rotor et une goupille passive côté stator.

Sur certains mécanismes, le mouvement du rotor participe aussi à la libération du pêne demi-tour lors de l’ouverture.

Le rôle des goupilles et du ressort

Les goupilles sont de petites pièces métalliques de longueurs différentes. Elles correspondent au taillage de la clé. Tant qu’elles ne sont pas correctement placées, la rotation reste bloquée.

Le ressort du cylindre maintient la pression nécessaire sur ces goupilles. Certaines descriptions techniques précisent qu’il est placé sous le stator et qu’il empêche l’ouverture tant que la clé n’a pas été tournée dans le bon sens. Quand la clé correcte agit sur les goupilles, le ressort est comprimé et le mécanisme peut se libérer.

Plus la conception du barillet est élaborée, plus la résistance à l’ouverture non autorisée augmente. C’est une raison pour laquelle le cylindre est souvent considéré comme l’élément central de sécurité d’une serrure.

À quoi sert le pêne dans une serrure ?

Le pêne sert à maintenir la porte fermée, puis à la verrouiller selon le type de manœuvre. C’est lui qui passe de la serrure à la gâche. Sans ce déplacement, la porte resterait simplement poussée, sans retenue mécanique.

On distingue surtout deux usages :

• le pêne demi-tour pour une fermeture simple, actionnée par la poignée
• le pêne dormant pour un verrouillage complet, actionné par la clé

Il existe aussi d’autres variantes citées dans les lexiques de serrurerie, comme les pênes à rouleau, à ressort, fourchus, lançants, à mentonnet, à coulisse ou de sûreté. Dans la pratique résidentielle, le dormant et le demi-tour restent les plus répandus.

Le déclenchement du pêne

Le déclenchement dépend de la pièce commandée. Quand la poignée est abaissée, le fouillot et le carré rétractent le pêne demi-tour. Quand la clé tourne dans le cylindre, elle entraîne le panneton qui pousse ou retire le pêne dormant.

Sur une serrure multipoints, une seule action de clé peut commander plusieurs ancrages en même temps. C’est ce principe qui explique la présence de modèles à 3, 5 ou 7 points, souvent considérés parmi les plus efficaces pour renforcer la sécurité d’une porte d’entrée.

Quel est le rôle de la gâche ?

Le rôle de la gâche est de recevoir le pêne et de maintenir la fermeture sur le cadre de la porte. Elle forme le point d’ancrage du verrouillage. Ce composant paraît secondaire, alors qu’il conditionne la tenue réelle de l’ensemble.

Une gâche robuste améliore la résistance à l’effraction, surtout si elle est associée à un bon cylindre, à une fixation adaptée et à une serrure de qualité. Lors d’un achat, il faut aussi vérifier si la gâche est bien fournie dans le kit, car certains modèles sont vendus sans cette pièce.

Pour une porte qui ferme mal, la source du problème n’est pas toujours le cylindre. Une gâche décalée, desserrée ou usée peut suffire à créer un blocage. Connaître la composition d’une serrure permet donc de poser un premier diagnostic, de cibler la bonne pièce à remplacer et d’éviter un changement complet inutile. C’est souvent la meilleure base avant de décider entre une intervention simple à domicile et l’appel à un serrurier.
