Comprendre les éléments d’une serrure de porte aide à mieux diagnostiquer une panne, choisir une pièce compatible ou préparer un remplacement sans erreur de dimensions. Une serrure n’est pas un bloc unique, mais un mécanisme composé de plusieurs organes qui travaillent ensemble, du cylindre jusqu’à la gâche fixée sur le dormant.
Cette lecture est utile autant pour une porte d’entrée que pour une porte intérieure, un portail, un portillon ou un local technique. Elle permet aussi de distinguer ce qui peut être changé facilement, comme un cylindre, et ce qui demande souvent une intervention plus lourde, comme un coffre de serrure ou un pêne endommagé.
Quels sont les éléments d’une serrure de porte ?

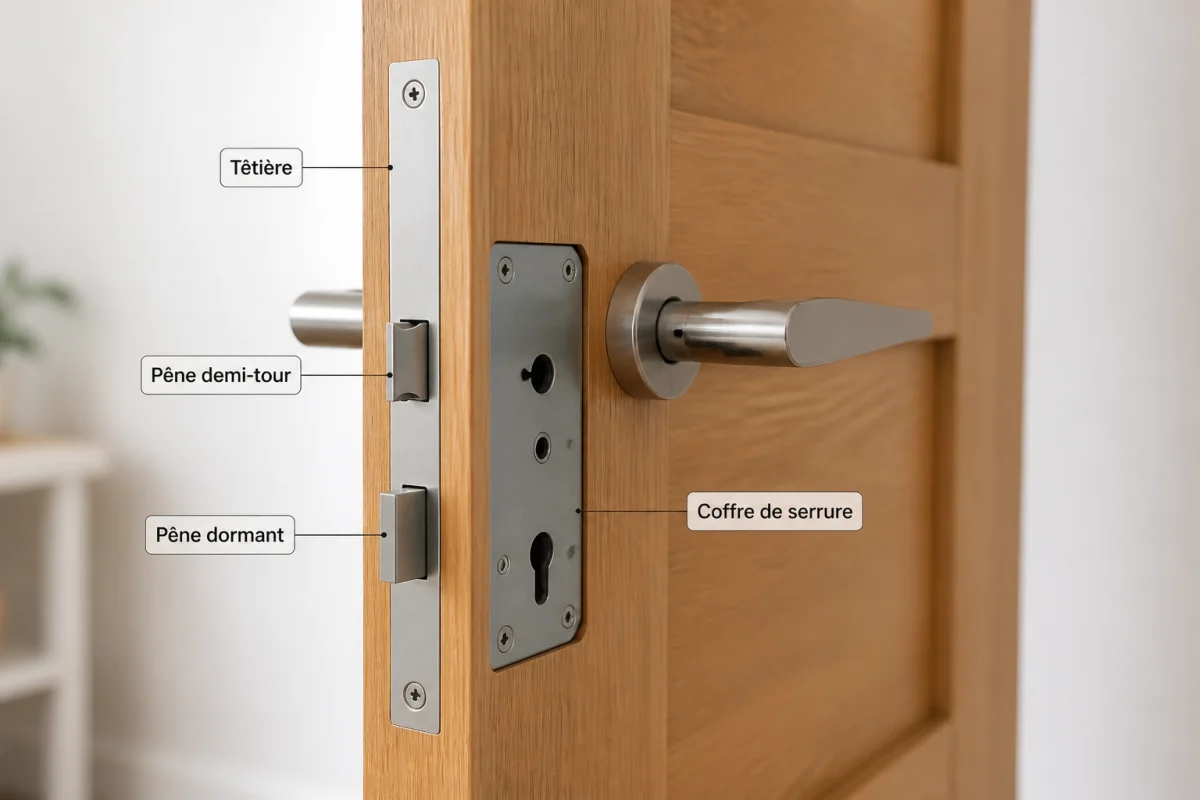

Une serrure de porte regroupe plusieurs composants. Dans une serrure encastrée, on retrouve généralement un pêne demi-tour, un pêne dormant, un passage de cylindre et un fouillot, aussi appelé axe carré. À cela s’ajoutent souvent le coffre, la têtière et la gâche.
Les trois grands ensembles à retenir sont les suivants :
- le cylindre, dans lequel on introduit la clé,
- le mécanisme ou coffre, qui contient les pièces mobiles de la serrure,
- la gâche, fixée sur le cadre de la porte pour recevoir le pêne.
Quand l’alignement de ces pièces est correct, l’ouverture et la fermeture restent fluides. À l’inverse, un désalignement entre le pêne et la gâche, un cylindre usé ou un coffre fatigué peut provoquer des blocages, des frottements ou une fermeture incomplète.
| Élément | Fonction principale | Emplacement |
|---|---|---|
| Cylindre | Reconnaître la clé et commander le verrouillage | Dans la serrure, traversant la porte |
| Coffre de serrure | Contenir le mécanisme interne | À l’intérieur du vantail |
| Têtière | Protéger et finir la serrure sur le chant | Sur le bord de la porte |
| Pêne dormant | Assurer le verrouillage complet | Sort du coffre vers la gâche |
| Pêne demi-tour | Maintenir la porte fermée sans verrouillage complet | Sort du coffre vers la gâche |
| Gâche | Recevoir le pêne | Sur le dormant ou bâti |
| Fouillot | Transmettre l’action de la poignée | Dans le mécanisme de serrure |
Le cylindre, aussi appelé barillet ou canon
Le cylindre, également nommé barillet ou canon, est la pièce dans laquelle s’insère la clé. C’est souvent l’élément le plus connu, car il conditionne directement l’accès. Quand la bonne clé est introduite, elle permet au rotor de tourner et d’actionner le panneton, qui entraîne ensuite le pêne dormant.
Le cylindre peut équiper une porte d’entrée, mais aussi une fenêtre, un portail, un cabanon ou un portillon. Parmi les profils fréquents, on trouve le cylindre européen standard, le cylindre européen à bouton, le double cylindre ou encore certains cylindres monobloc.
Le remplacement du cylindre est souvent conseillé après une perte de clés, un vol, un déménagement, une usure ou un besoin de renforcement de sécurité.
Le coffre de serrure et la têtière
Le coffre de serrure, aussi appelé boîtier ou mécanisme, est la partie qui abrite les composants internes. Dans une serrure à mortaiser, il est logé dans l’épaisseur du vantail. C’est lui qui reçoit notamment les pênes, le fouillot et le logement du cylindre.
La têtière, quant à elle, est la plaque métallique visible sur le chant de la porte. Elle remplit un double rôle :
- protéger le mécanisme interne,
- assurer une finition propre sur le bord de la porte.
Lors d’un démontage, ce sont généralement les vis de la têtière qu’il faut repérer en premier pour extraire le coffre.
Le pêne dormant, le pêne demi-tour et la gâche
Le pêne est la pièce métallique mobile qui coulisse pour entrer dans la gâche. Il existe plusieurs variantes, mais les deux plus courantes sont le pêne dormant et le pêne demi-tour.
Le pêne dormant est actionné par la clé. Il assure un verrouillage solide, destiné à empêcher l’ouverture de la porte tant qu’il n’est pas rétracté. Le pêne demi-tour, aussi appelé bec de cane ou loquet, est généralement actionné par la poignée. Son extrémité en biseau permet de claquer la porte sans verrouillage complet.
Face à eux, la gâche est fixée sur le dormant, c’est-à-dire la partie fixe du bloc-porte. Le bon fonctionnement dépend d’un alignement précis entre la serrure et cette pièce de réception.
Quelle est la différence entre cylindre et barillet ?
Dans la plupart des usages courants, cylindre et barillet désignent la même pièce. Le mot canon est également employé. Il n’y a donc pas, dans le langage habituel de la serrurerie, de différence fonctionnelle entre ces termes.
La confusion vient surtout du vocabulaire. Un professionnel peut préférer parler de cylindre, notamment pour préciser un format comme le cylindre européen. Un particulier dira plus souvent barillet. Dans les deux cas, il s’agit bien de l’organe recevant la clé et commandant le verrouillage.
Ce point est utile lors d’un achat de pièce détachée ou d’une demande de devis. Employer l’un ou l’autre terme ne change pas la nature de la pièce, mais il faut en revanche vérifier :
- le profil du cylindre,
- sa longueur,
- la présence d’un bouton intérieur ou non,
- la compatibilité avec la serrure existante.
Les pièces internes du cylindre à connaître
Le cylindre renferme un mécanisme précis. Son fonctionnement repose sur l’alignement de petites pièces métalliques qui autorisent ou bloquent la rotation. Selon les modèles, un cylindre peut comporter de 5 à 36 goupilles, avec des ressorts et parfois des contre-goupilles destinées à améliorer le contrôle d’accès.
Le rotor et le stator
Le stator est la partie fixe du cylindre. Le rotor est la partie mobile, celle dans laquelle la clé est introduite et qui tourne si la combinaison est correcte. Sans la bonne clé, les goupilles restent mal positionnées et empêchent cette rotation.
Ce duo rotor-stator constitue la base du fonctionnement d’un cylindre moderne. Une usure interne, un encrassement ou une clé abîmée peut perturber cet ajustement et rendre la manœuvre difficile.
Les goupilles et le panneton
Les goupilles sont de petites pièces métalliques internes. Elles doivent s’aligner exactement avec les découpes de la clé pour libérer le rotor. C’est ce principe mécanique qui distingue une clé adaptée d’une clé incompatible.
Le panneton, parfois appelé entraîneur ou même foret selon certains catalogues, est la pièce qui transmet le mouvement du cylindre à la serrure. Quand la clé tourne, le panneton entraîne le pêne dormant autour du stator et permet le verrouillage ou le déverrouillage.
Le schéma de fonctionnement est simple :
- la clé entre dans le rotor,
- les goupilles s’alignent,
- le rotor tourne,
- le panneton transmet le mouvement,
- le pêne dormant sort ou rentre.
À quoi sert le pêne dormant ?
Le pêne dormant sert à verrouiller réellement la porte. Contrairement au demi-tour, il n’est pas destiné à une simple fermeture de confort. Lorsqu’il sort dans la gâche, il bloque la porte et améliore nettement la résistance à l’ouverture forcée.
Sur une serrure multipoints, le pêne dormant principal travaille avec d’autres points de fermeture. C’est l’une des raisons pour lesquelles les serrures 3 points, 5 points ou 7 points sont considérées comme plus efficaces pour la sécurité.
Le pêne dormant est généralement :
- actionné par la clé,
- conçu pour un verrouillage renforcé,
- indispensable sur une porte d’entrée,
- au centre des exigences de sécurité, notamment pour certaines serrures A2P (Assurance Prévention Protection).
Quand ce pêne est abîmé, décroché ou bloqué dans le mécanisme, le simple changement du cylindre ne suffit pas toujours. Dans ce cas, le remplacement de la serrure complète peut devenir nécessaire.
Quel est le rôle de la gâche ?
La gâche est la pièce fixée sur le dormant, aussi appelé cadre, bâti, huisserie ou chambranle selon les contextes. Elle reçoit le pêne lorsque la porte se ferme ou se verrouille.
Son rôle paraît simple, mais il est décisif. Une gâche mal posée ou mal alignée provoque souvent :
- des frottements au moment de fermer,
- une clé qui force,
- un pêne qui entre mal,
- une baisse de résistance à l’arrachement.
Il existe des gâches mécaniques et des gâches électriques. Ces dernières peuvent être pilotées à distance via une interphonie ou un système de contrôle d’accès. Elles sont courantes dans les immeubles, bureaux et accès collectifs.
Repérer le fouillot et la commande de poignée
Le fouillot, ou axe carré, est l’élément qui relie la poignée au mécanisme interne de la serrure. Quand la béquille s’abaisse, l’axe carré entraîne le fouillot, qui rétracte le pêne demi-tour.
Cette pièce est très présente sur les serrures encastrées, même si elle passe souvent inaperçue. Elle permet de distinguer deux actions différentes :
- la poignée commande le pêne demi-tour,
- la clé commande le pêne dormant via le cylindre.
Lors d’un démontage, on retire souvent d’abord les plaques de propreté ou garnitures, puis la tige carrée d’entraînement, avant de dévisser la têtière et d’extraire le coffre.

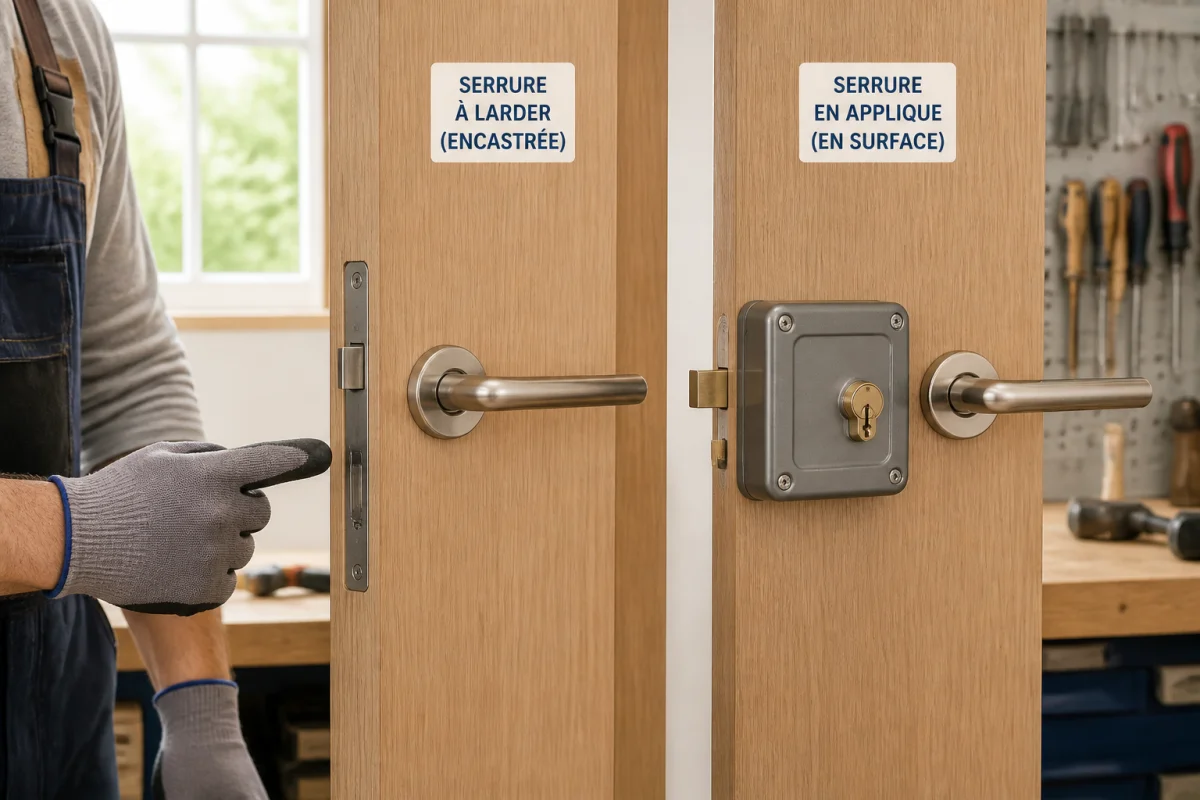

Les différences entre serrure à larder et serrure en applique
La serrure à larder, aussi appelée serrure à mortaiser, est encastrée dans l’épaisseur de la porte. Elle est très courante sur les portes de maison, d’appartement ou de chambre. Seule une partie de l’ensemble reste visible, notamment la têtière, le cylindre et les garnitures.
La serrure en applique est, elle, fixée sur la face intérieure de la porte. Son boîtier reste apparent. Elle peut être choisie lorsque la porte ne permet pas facilement un encastrement ou lorsque l’on recherche une pose plus simple.
| Type de serrure | Pose | Aspect visuel | Usage courant |
|---|---|---|---|
| Serrure à larder | Encastrée dans le vantail | Discrète | Portes d’entrée, appartements, chambres |
| Serrure en applique | Fixée sur la porte | Boîtier visible | Rénovation, portes anciennes, certains accès techniques |
Les deux versions existent en monopoint ou multipoints. Dans les catalogues professionnels, cette diversité se voit très bien. À titre indicatif, Bricozor annonce 69 048 produits au total, avec notamment 319 serrures à larder, 204 serrures en applique et 101 serrures multipoints, aux côtés de catégories comme les serrures électroniques, électriques, à code ou anti-panique.
Les éléments d’une serrure monopoint et d’une serrure multipoints
Une serrure monopoint verrouille la porte en un seul endroit principal, généralement au niveau du pêne dormant central. Elle convient à de nombreuses portes intérieures et à certains accès secondaires.
Une serrure multipoints ajoute plusieurs points de fermeture répartis sur la hauteur de la porte. Les modèles les plus courants comportent 3, 5 ou 7 points. Le verrouillage gagne en tenue, car l’effort se répartit sur plusieurs ancrages.
Les éléments supplémentaires d’une multipoints sont notamment :
- des tringles ou organes de liaison selon la conception,
- des points de verrouillage secondaires en haut et en bas,
- une gâche adaptée à chaque point,
- un mécanisme central capable de rétracter l’ensemble au déverrouillage.
Quand la clé agit sur le cylindre d’une multipoints, le pêne dormant principal se rétracte, mais aussi les autres points de fermeture. Cette architecture est courante sur les portes d’entrée qui visent un meilleur niveau de protection.
Quels éléments changent en cas de remplacement de serrure ?
Le remplacement dépend de la panne et de la pièce concernée. Dans certains cas, seul le cylindre est à changer. Dans d’autres, c’est la serrure complète qui doit être déposée.
Les éléments les plus souvent remplacés sont :
- le cylindre, après perte de clés, déménagement ou usure,
- la gâche, lorsqu’elle est déformée ou mal adaptée,
- la poignée ou la béquille, si la commande est défectueuse,
- la serrure complète, si le pêne ou le coffre est endommagé.
Quand le pêne est abîmé ou décroché, le changement complet est souvent la solution la plus fiable. Les étapes consistent généralement à retirer les garnitures, enlever la tige carrée, repérer les vis de la têtière, dévisser cette dernière, sortir le coffre puis prendre les dimensions exactes.
Les mesures à contrôler sont surtout :
- la longueur du cylindre,
- les entraxes et distances entre les points de référence,
- la hauteur et la largeur de la têtière,
- le type de serrure, à larder ou en applique,
- le nombre de points, monopoint ou multipoints.
Pour une mise à niveau de sécurité, il peut être pertinent de passer vers un cylindre plus performant, une serrure multipoints ou un modèle certifié selon le niveau de protection recherché. Les catalogues professionnels montrent aussi l’évolution du marché, avec par exemple des serrures électroniques, des serrures à code et des gâches électriques de plus en plus présentes.
Une serrure bien choisie ne se limite pas à la pièce elle-même. La qualité de pose, l’état du bâti, l’alignement avec la gâche et l’entretien régulier comptent tout autant. Un mécanisme correctement dimensionné et bien monté tient mieux dans le temps, force moins à l’usage et limite les interventions d’urgence.
